Ванны колокольные

Ванна колокольная – разновидность оборудования для нанесения гальванических покрытий на детали насыпью. Ванны колокольные хорошо подходят для обработки небольших партий мелких деталей (от 5 до 25 кг.). Как и другое оборудование для обработки деталей насыпью позволяют уменьшать издержки за счет снижения трудоемкости монтажа/демонтажа деталей в сравнении с обработкой на подвесках.

Конструктивное решение и разновидности колокольных ванн

В зависимости от особенностей конструкции различают колокольные ванны с колоколами наливного или погружного типа.

Колокольная ванна наливного типа
Основной конструктивный узел - колокол изготавливается в виде усеченной пирамиды с шестью или восемью гранями, где дно является большим основанием, а загрузочное отверстие – меньшим. Для изготовления емкости используют химически стойкие полимеры. Стенки и дно колокола не имеют перфорации, рабочий раствор, также обрабатываемые детали подаются только через верхнее загрузочное отверстие.

This content requires HTML5 & Javascript.

Наливной колокол устанавливается на устойчивой станине и вращается с помощью мотор-редуктора. Угол наклона колокола при обработке деталей составляет 35-40 градусов относительно вертикальной оси конструкции. Через открытую верхнюю часть в емкость заливается рабочий состав, засыпаются детали, устанавливается анод и вводится гибкий катод. Для выгрузки готовых деталей имеется возможность опускания колокола, при этом электролит сливается через сито в емкость, которая входит в комплект установки. Обработанные детали остаются на сите.

Достоинства колокольной ванны наливного типа

В числе основных преимуществ данной установки:

Допустимость обработки деталей небольшого размера благодаря отсутствию перфорации в стенках.
Компактность конструкции.
Надежность и простота в обслуживании.

Некоторые ограничения по использованию колокольных ванн наливного типа связаны с ограничением по вместимости деталей, небольшим объемом электролита, небольшой площади поверхности анода и невозможностью стабильно поддерживать его повышенную температуру.

Колокольная ванна погружного типа

Установка состоит из следующих основных частей:

ванны для электролита, сваренной из листового полипропилена.

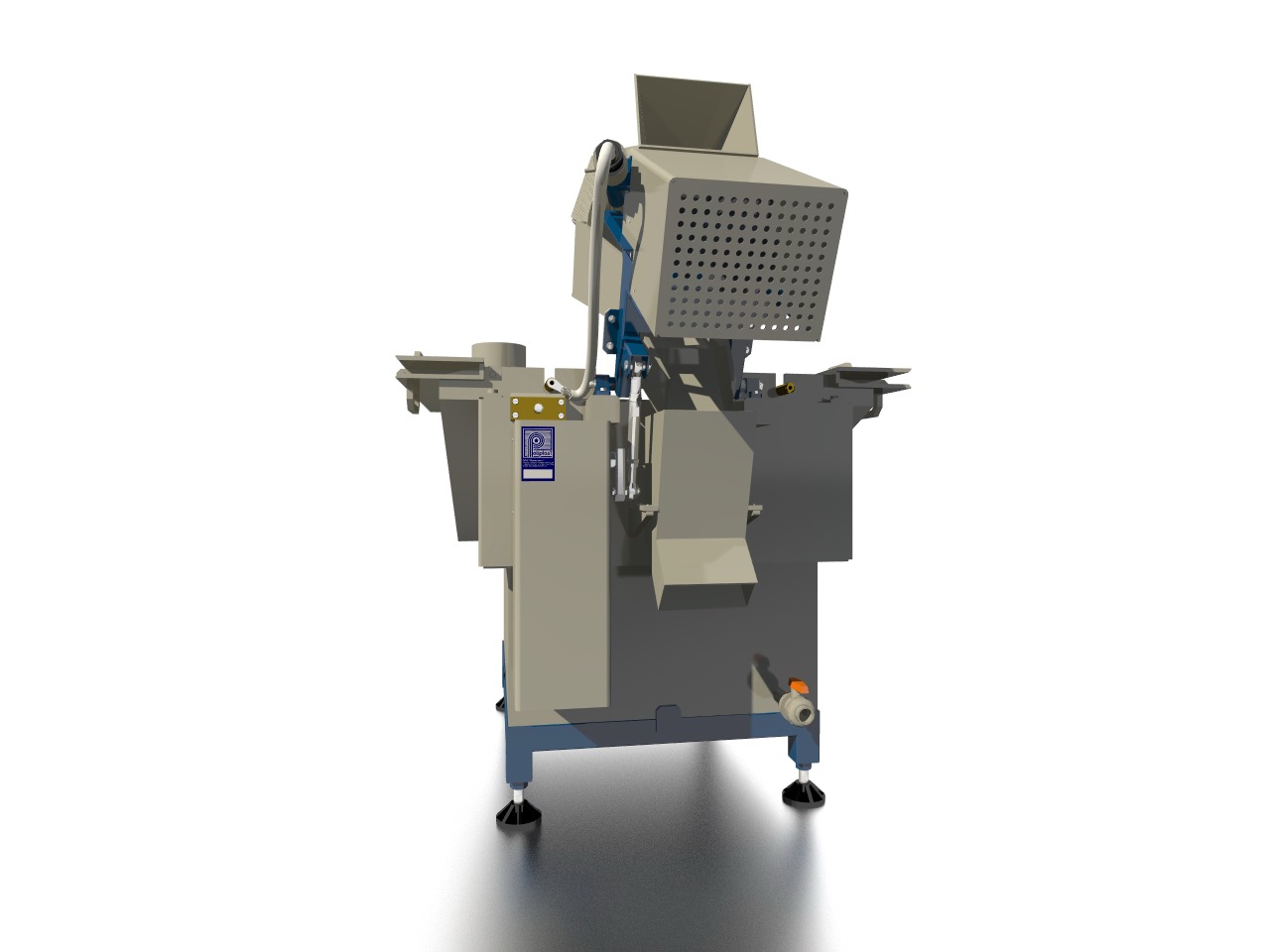

погружного перфорированного колокола с приводом его вращения, которые крепятся на валу.

Вал колокола шарнирно крепится к корпусу ванны с помощью кронштейнов. Вдоль вала внутри колокола проходит катодный токоподвод с гибким катодом. Длина гибкого катода регулируется и фиксируется с помощью специального зажима.
Для моделей с грузоподъемностью 10 кг и выше колокол поднимается и опускается при помощи механизма, состоящего из червячного мотор-редуктора и кривошипно-шатунного механизма.

Установка оснащена:

рамой с регулируемыми опорами;
накладными бортовыми отсосами с шиберами для регулирования потока отсасываемого воздуха;
несъемными складными крышками;
несъемным лотком для загрузки деталей;
несъемными лотками для выгрузки деталей;
медными (анодными) штангами на держателях;
сливным патрубком с запорным краном;
блоком управления.

Погружной колокол имеет форму двух спаренных пирамид, что обеспечивает однородность нанесенного покрытия и гарантирует высокое качество обработки. Грани колокола имеют перфорацию, что обеспечивает поступление рабочего состава не только через верхнее загрузочное отверстие, но и через боковые стенки колокола.
В отличие от наливного колокола в данной установке используются аноды с увеличенной площадью, что позволяет поддерживать нормальный режим их растворения.

Хотите заказать колокольную ванну?

Оставьте заявку через наш сайт, а наши менеджеры свяжутся с вами для уточнения деталей.

Заказать

Технические характеристики

Наименование характеристики	ВК-15	ВК-25	ВК-40	ВК-63
Габаритные размеры установки
- длина, мм	2000	2000	2000	2230
- ширина, мм	1310	1310	1310	1440
- высота, мм	1770	1770	1770	1870
Внутренние размеры ванны
- длина, мм, не менее	940	940	940	1080
- ширина, мм, не менее	720	720	720	1000
- высота, мм, не менее	700÷720	700÷720	700÷720	700÷720
Объем колокола, дм³	15	25	40	63
Насыпной объем обрабатываемых деталей, дм³	1,5 – 4,5	3 – 7	4 – 10	10 – 22
Загрузка деталей в колокол, кг, не более	5	10	15	25
Рабочий объем электролита, дм³	400	400	400	600
Уровень раствора*, мм, не более	150	150	150	150
Температура электролита, С, не более	+ 80	+ 80	+ 80	+ 80
Напряжение питания, В	36, 3Ф~50 Гц	36, 3Ф~50 Гц	36, 3Ф~50 Гц	36, 3Ф~50 Гц
Потребляемая электрическая мощность, кВт	0,18	0,30	0,30	0,36
Максимальная токовая нагрузка на катод, А	300	300	300	300
Напряжение на катоде, В	12 – 24	12 – 24	12 – 24	12 – 24
Частота вращения колокола, об/мин, не более	11	11	11	11
Перфорация колокола, мм	Ø 1,0 или Ø 3,0	Ø 1,0 или Ø 3,0	Ø 1,0 или Ø 3,0	Ø 1,0 или Ø 3,0
Масса установки, кг, не более	200	250	250	420
Характеристики деталей, загружаемых в колокол
- масса отдельной детали, г, не более	100	100	100	100
- длина отдельной детали, мм	3,2 – 80	3,2 – 80	3,2 – 80	3,2 – 80
- ширина отдельной детали, мм	3,2 – 80	3,2 – 80	3,2 – 80	3,2 – 80
- диаметр отдельной детали, мм	3,2 – 80	3,2 – 80	3,2 – 80	3,2 – 80

По Вашему заданию возможно нестандартное исполнение ванны с различными комбинациями оснащения и перфорации.
Наши специалисты помогут Вам при выборе оптимальной комплектации установки.
